Специализированная система вытяжки дымовых газов для цехов, занимающихся тяжелой сваркой и строжкой.
2026-05-13
В тяжелой промышленности соблюдение норм качества воздуха является критически важным операционным стандартом. Недавно мы сотрудничали с клиентом, столкнувшимся с серьезными экологическими проблемами на своем производственном предприятии. В этом тематическом исследовании подробно описано, как мы разработали централизованную систему вытяжки дымовых газов для борьбы со сложной смесью сварочных дымов и тяжелых твердых частиц, образующихся при воздушной резке.
Предыстория проекта: Необходимость в высокоэффективном вытяжном устройстве для сварочных работ.
Предприятие заказчика представляло собой цех смешанного назначения с двумя отдельными производственными зонами, которые генерировали значительное загрязнение окружающей среды:
Сварочная зона: 10 действующих рабочих мест, обеспечивающих непрерывное образование мелкодисперсных сварочных паров.
Зона воздушно-струйной резки: 1 специализированная станция. При дуговой угольной резке образуется больше дыма и пыли по сравнению со стандартной сваркой, что требует более надежного метода сбора пыли.
Основная сложность заключалась в установке вытяжного вентилятора для сварочного цеха, который мог бы одновременно справляться с этими различными загрязняющими веществами, соблюдая при этом строгие национальные нормы. Клиенту требовалось безопасное, надежное и энергоэффективное решение, не вызывающее вторичного загрязнения.
Наше решение: проектирование централизованной системы вытяжки дымовых газов.

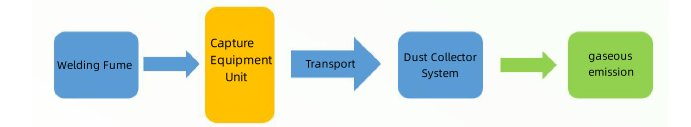

На основе нашей методологии «Улавливание + Транспортировка + Централизованная очистка» мы разработали специализированную систему вытяжки дымовых газов. Система обеспечивает улавливание дымовых газов в источнике, прежде чем они смогут загрязнить воздух в цехе.
Для решения специфических физических ограничений участка мы адаптировали устройства сбора данных для каждой зоны:

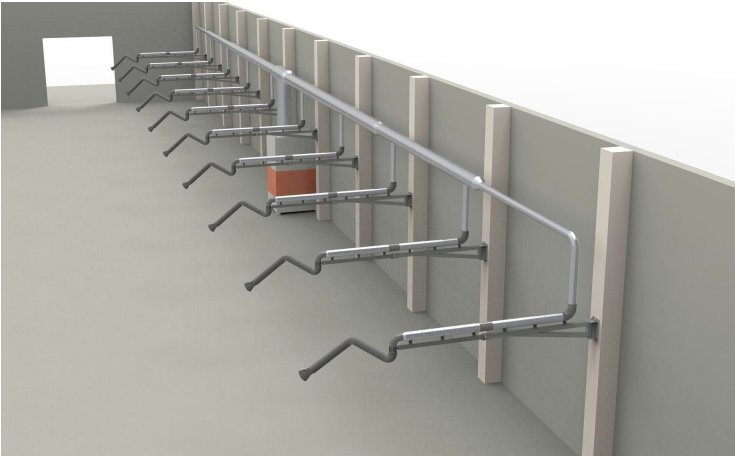

1. Зона сварки: расширение на 7 метров для большей гибкости.
Для 10 сварочных станций стандартных удлинительных штанг оказалось недостаточно для обработки крупных заготовок. Мы установили специальные 7-метровые удлинительные штанги (состоящие из 4-метрового удлинительного стержня и 3-метровой гибкой присоски).
Преимущество: Такая конструкция позволяет вытяжному устройству для сварочных работ охватывать широкий радиус. Сварщики могут добраться до любой точки крупной заготовки, не перемещая часто основание, что обеспечивает непрерывный сбор дыма.
2. Зона воздушной строжки: вращающийся кожух для доступа крана.
Станция пневматической резки представляла собой логистическую проблему: тяжелые заготовки необходимо было поднимать краном. Неподвижный защитный кожух преграждал бы путь крану.

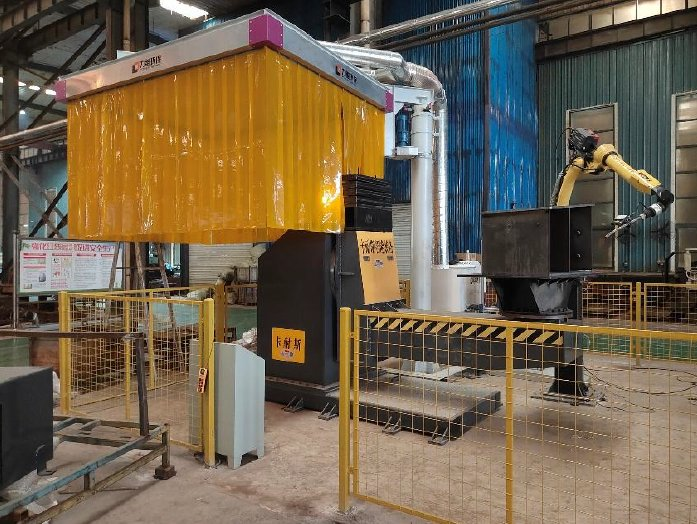

Инновация: Мы разработали вращающийся верхний вытяжной колпак, оснащенный мягкими шторками .
Рабочий процесс: Во время подъемных операций вытяжной колпак поворачивается, чтобы освободить пространство. После позиционирования заготовки колпак поворачивается обратно над рабочей станцией для сбора пыли. Эта продуманная конструкция органично интегрирует систему вытяжки дымовых газов в логистический процесс клиента.
Технические характеристики: эффективность фильтрации 99,99%.
Основой любой системы вытяжки дымовых газов является фильтрующий блок. В этом проекте мы использовали импортные огнестойкие фильтрующие материалы, чтобы обеспечить безопасность от горячих искр.
Эффективность фильтрации: Система обеспечивает впечатляющую эффективность фильтрации ≥99,99% для частиц размером ≥0,1 мкм .
Усовершенствованная технология плиссировки: наш запатентованный процесс плиссировки увеличивает площадь фильтрации, значительно снижая сопротивление ветру.
Увеличенный срок службы: в сочетании с автоматической импульсно-струйной системой очистки фильтры поддерживают стабильный поток воздуха и обеспечивают срок службы в 2-3 раза дольше, чем традиционные материалы. Это значительно снижает затраты на техническое обслуживание вытяжного вентилятора для сварочного цеха.
Внедрение и техническое обучение
Мы считаем, что система вытяжки дымовых газов эффективна только в том случае, если операторы знают, как ею пользоваться. После окончательной приемки на заводе заказчика наша команда провела комплексное обучение на месте для 3-4 технических специалистов клиента.
В программу обучения входило:
Принципы работы системы: Понимание механики вытяжной системы для сварочных дымовых газов.
Эксплуатация: Стандартные процедуры для вращающихся кожухов и выдвижных рычагов.
Техническое обслуживание: Регулярные проверки для обеспечения энергоэффективности и надежности системы.
Заключение
Этот проект демонстрирует нашу способность создавать индивидуальные системы вытяжки дымовых газов , решающие конкретные задачи на объекте — от помех для кранов до высоких уровней пыли. Сочетая гибкое оборудование с высокоэффективной фильтрацией, мы обеспечили клиенту чистую, соответствующую нормативным требованиям и безопасную среду.
Если вам требуется профессиональное решение для вытяжки сварочных дымовых газов , свяжитесь с нами сегодня, чтобы обсудить потребности вашего предприятия.
