Руководство по роботизированной и ручной вытяжке дымовых газов
2026-07-01
Переход к автоматизации часто приводит к неожиданному парадоксу на заводском производстве. Когда руководители предприятий внедряют коллаборативных роботов (COBOT) наряду с операторами-людьми для повышения производительности, они часто предполагают, что автоматизация по своей сути снижает профессиональные риски. Логика такова: если робот выполняет большие объемы стыковых работ, то воздействие на человека токсичных шестивалентных оксидов хрома, марганца и цинка должно естественным образом снизиться.

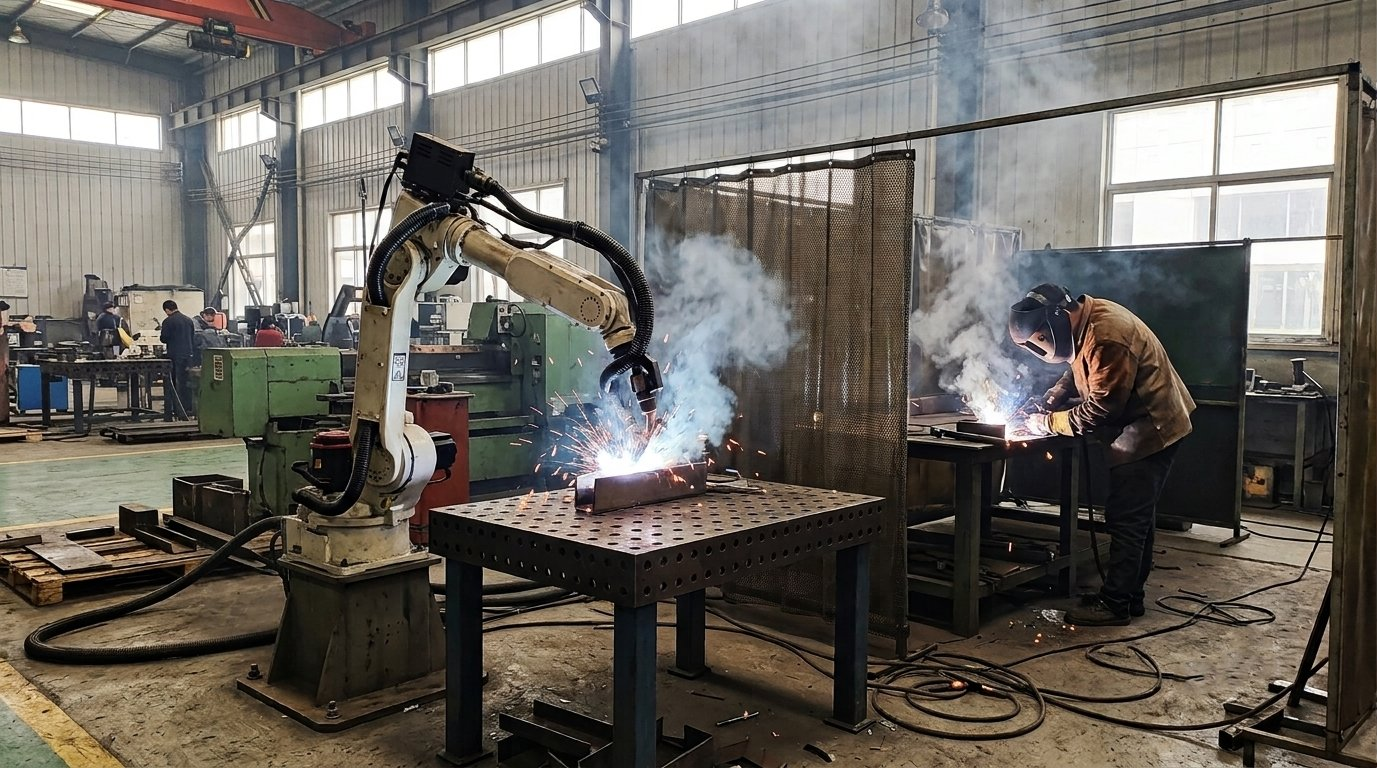

Однако это опасное заблуждение. В цехе сварки, где одновременно работают COBOT и сварщик-манипулятор, пространственная динамика фактически усугубляет риски, связанные с распространением дыма по воздуху. В то время как сварщики-люди по своей природе корректируют свою позу или используют стандартные средства индивидуальной защиты, чтобы избежать прямого попадания дымового шлейфа, автоматизированная рука не обладает достаточной сенсорной чувствительностью, чтобы избежать собственного дымового следа. Если не принять меры, непрерывный высокоинтенсивный цикл работы COBOT генерирует устойчивый тепловой шлейф, который распространяется по цеху. Следовательно, вместо защиты персонала, невентилируемая автоматизированная линия фактически превращает локальный дым в угрозу для дыхательных путей на всем предприятии.
Физика шлейфа: почему универсального решения не существует.
Для разработки эффективной стратегии снижения рисков необходимо прежде всего признать, что в сварочном цехе используются принципиально разные физические принципы работы робота-варщика и ручного сварщика.
Рабочее место с ручным управлением: Операторам требуется максимальная пространственная гибкость. Они меняют углы наклона, заменяют детали и перемещаются вокруг заготовки. Если привязать их к жесткому, тяжелому кожуху, снижается гибкость и страдает производительность.
Станция COBOT: Коллаборативные роботы работают по предсказуемым, повторяющимся траекториям, но с гораздо более высоким рабочим циклом. Поскольку робот не делает перерывов, скорость выброса твердых частиц в час значительно выше, чем у ремесленника, работающего вручную.
Поэтому попытка очистить воздух с помощью одной-единственной, слишком большой системы вентиляции цеха — дорогостоящая ошибка. Системы вентиляции, работающие в условиях окружающей среды, затягивают загрязненный воздух через дыхательные пути ваших работников, прежде чем он достигнет потолочных фильтров. Для того чтобы действительно защитить вашу команду и обеспечить соблюдение нормативных требований, необходимо внедрить двухэтапную стратегию улавливания загрязненного воздуха, учитывающую уникальные особенности как человека, так и оборудования.
Решение с двумя двигателями: разработка идеальной конфигурации.
[Отдел гибридной сварки]
│
├──► Станция COBOT ──► Интегрированная роботизированная система удаления сварочного материала (высокопроизводительный непрерывный объем)
│
└──► Ручная станция ──► Мобильный вытяжной фильтр для улавливания дымовых газов (высокая гибкость)
1.Для автоматизации производства: роботизированная система удаления сварочного материала.
Поскольку робот COBOT не обладает пространственным восприятием, механизм захвата источника должен быть структурно интегрирован или строго синхронизирован с его движением. Специализированная роботизированная система извлечения сварочного материала использует технологию высокого вакуума и малого объема, непосредственно прикрепленную к головке горелки, или локализованный автоматизированный вытяжной колпак, точно расположенный над зажимным устройством.
*Техническая информация: Если COBOT работает с длинными непрерывными швами, идеально подходит встроенная горелка для отвода дымовых газов (отвод газов непосредственно на горелке). Она улавливает до 95% дымовых газов непосредственно в зоне сварки, независимо от положения робота, гарантируя, что тепловое облако никогда не сможет распространиться в зону дыхания.

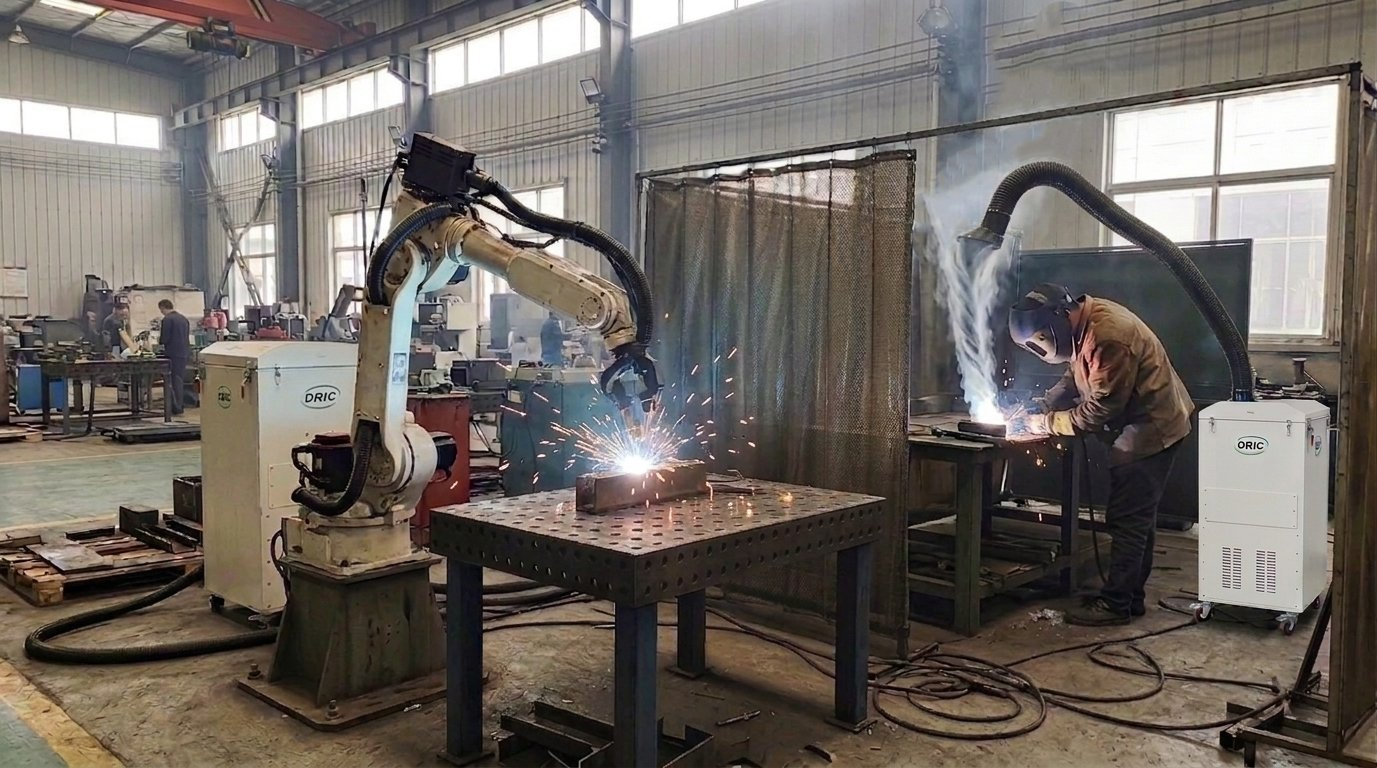

2. Для защиты окружающей среды ремесленников: Мобильная вытяжка для дымоудаления
И наоборот, сварщику необходима гибкая защита, адаптирующаяся к меняющимся задачам. Именно здесь незаменимым становится мощный мобильный вытяжной вентилятор. Оснащенный высокопозиционируемым, уравновешенным вытяжным рычагом, он позволяет сварщику без труда расположить защитную маску на расстоянии до 30 сантиметров от сварочной дуги.
Но мобильность ничего не значит без фильтрации промышленного класса. Для работы в условиях высокой нагрузки объединенного подразделения эти мобильные установки должны быть оснащены нанотехнологичными картриджными фильтрами MERV 15+ со встроенной системой импульсной очистки сжатым воздухом. Это обеспечивает постоянное статическое давление и длительный срок службы фильтров, предотвращая превращение установки в узкое место, требующее постоянного обслуживания.
Матрица технического отбора для гибридных отделов
| Параметр извлечения | Для линии COBOT | Для сварщика, работающего вручную |
| Основное оборудование | Роботизированная система удаления сварочного материала | Промышленный мобильный вытяжной вентилятор |
| Методология сбора данных | Вытяжка непосредственно на горелке или стационарный локализованный колпак | Гибкий, высокопозиционируемый рычаг для извлечения |
| Требование рабочего цикла | Непрерывный (80-100%) | Периодически до умеренной (40-60%) |
| Характеристики воздушного потока | Высокое статическое давление, низкий расход воздуха (для использования непосредственно на горелке) | Среднее статическое давление, высокий расход воздуха (для манипуляторов) |
Практическая стратегия: обеспечение устойчивости вашего производственного цеха в будущем.
Если вы в настоящее время управляете цехом сварки, в котором используются как ручные, так и автоматизированные методы, полагаться исключительно на вентиляцию здания — это операционная проблема, которая чревата нарушениями требований OSHA, прогулами работников и преждевременным выходом оборудования из строя из-за осевшей пыли.
Для преобразования вашего предприятия в чистое, соответствующее нормативным требованиям и высокоэффективное помещение, рассмотрите следующий план:
Проведите аудит рабочих циклов: определите время работы дуги как для вашей COBOT-станции, так и для станции ручного управления, чтобы рассчитать общую суточную массу образующихся частиц.
Внедрите систему улавливания дыма непосредственно в источнике: изолируйте непрерывный поток дыма от COBOT с помощью автоматизированной системы вытяжки, обеспечивая нейтрализацию дыма до того, как он начнет распространяться.
Расширьте возможности своих сотрудников: оснастите сварщиков, работающих вручную, высокомобильными вытяжными устройствами и обучите их важности правильного размещения сварочной маски.
