Разработка совершенной роботизированной системы извлечения сварочного материала
2026-06-17
Для обеспечения безопасности как здоровья персонала, так и чувствительной роботизированной электроники, внедрение надежной роботизированной системы вытяжки сварочных дымов является производственной необходимостью. При разработке стратегии обеспечения чистоты воздуха на всем заводе руководители предприятий должны понимать, что не существует единого универсального решения для снижения уровня сварочных дымов. Стандартная вытяжная система не может учесть значительные различия в геометрии деталей, логистике обработки материалов и времени цикла. Максимальная эффективность автоматизированной системы контроля сварочных дымов полностью зависит от соответствия архитектуры вытяжки конкретной физической компоновке ваших роботизированных рабочих мест.
Ниже мы проанализируем три различных сценария производства, оценим скрытую тепловую динамику и подробно опишем необходимые меры по фильтрации.

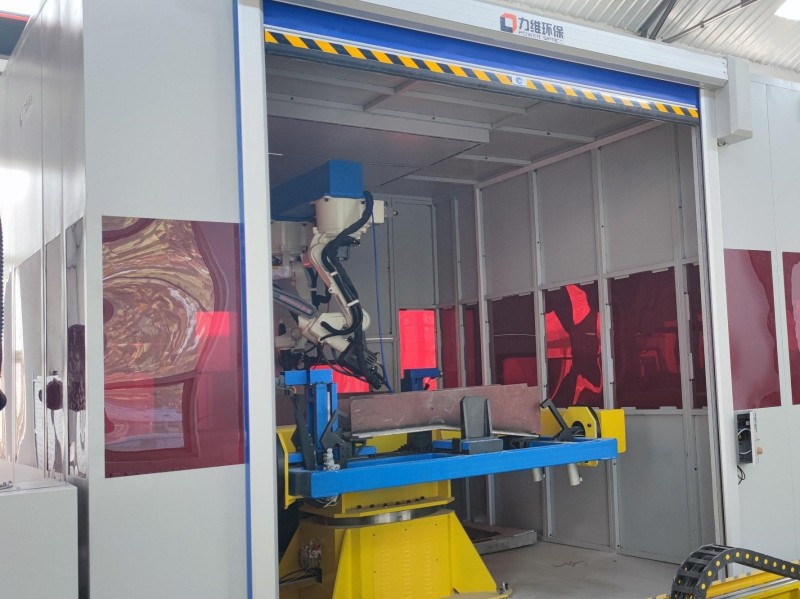

1. Сварочный робот в закрытой сварочной камере
Типичные области применения: производство автомобильных компонентов, сборочные линии для несущих кронштейнов малого и среднего размера, а также серийное изготовление деталей на стационарных производственных площадках.
Логистические характеристики: Детали однородны, время цикла высоко предсказуемо, а обработка материалов полностью интегрирована с помощью индексирующих столов или небольших автоматизированных транспортных средств, не требующих вмешательства мостового крана.
Меры противодействия фильтрации: полностью закрытая сварочная камера.
В тех случаях, когда роботизированная рука и позиционер занимают фиксированную, компактную площадь, наиболее надежным подходом является стратегия полной изоляции.
Эта конфигурация функционирует как герметичная изоляционная камера, полностью охватывающая автоматизированное оборудование. Когда роботизированная горелка зажигает дугу, тепловой поток расширяется внутри жестких стенок кабины. Вместо того чтобы позволять дыму распространяться, промышленный пылеуловитель большого объема непрерывно забирает воздух из верхней камеры, поддерживая строгий отрицательный градиент давления.
Хотя такая конструкция обеспечивает наивысшую эффективность защиты от воздействия окружающей среды (часто превышающую 95%), она требует строго регламентированного автоматизированного процесса. Поскольку конструкция жесткая и стационарная, она представляет собой непреодолимое препятствие для мостовых кранов. Поэтому такая компоновка строго предназначена для предприятий, где детали могут беспрепятственно поступать и выходить через боковые конвейерные ворота или поворотные платформы.

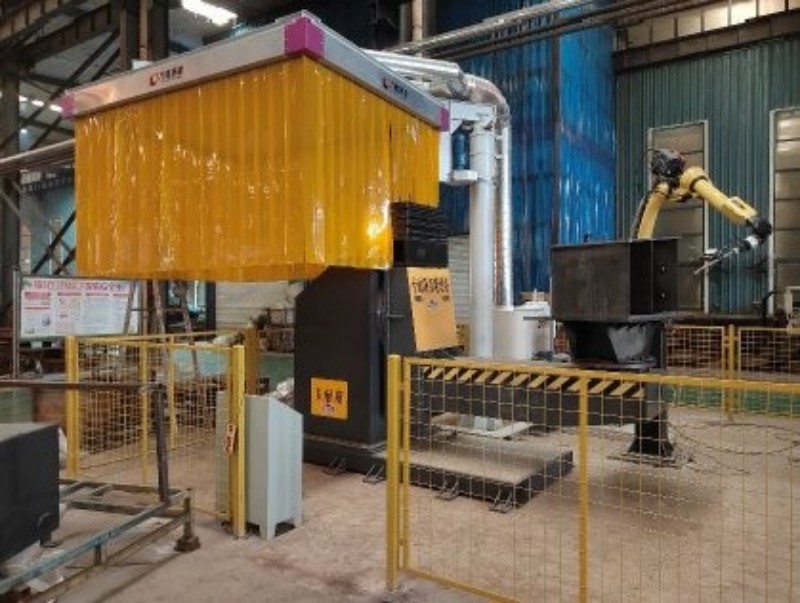

2. Сварочный робот с вытяжным колпаком.
Типичные области применения: рамы сельскохозяйственной техники средней грузоподъемности, многопозиционные позиционеры и изготовленные на заказ конструктивные узлы.
Логистические особенности: Заготовки имеют различную геометрию, что требует периодической вертикальной погрузки с помощью мостовых кранов или ручного перемещения материалов для настройки деталей.
Меры по предотвращению утечки сварочного дыма: вытяжной шкаф
Когда вертикальная логистика не позволяет установить постоянную жесткую крышу, предприятиям приходится переходить к гибридному решению, которое обеспечивает баланс между гибкостью и герметичностью. В такой компоновке используется прочный модульный вытяжной колпак, подвешенный непосредственно над максимальной зоной досягаемости робота. Для борьбы с поперечными сквозняками, характерными для больших промышленных цехов, по периметру опускаются противодуговые ПВХ-занавесы или автоматизированные моторизованные рулонные ворота.
Эта компоновка использует естественные законы тепловой плавучести: перегретый сварочный дым поднимается вертикально прямо в низковакуумный потолочный кожух. Когда поступает новая партия сырья или когда роботизированной руке требуется техническое обслуживание, операторы просто убирают гибкие шторы, обеспечивая беспрепятственный доступ для цепей мостового крана.

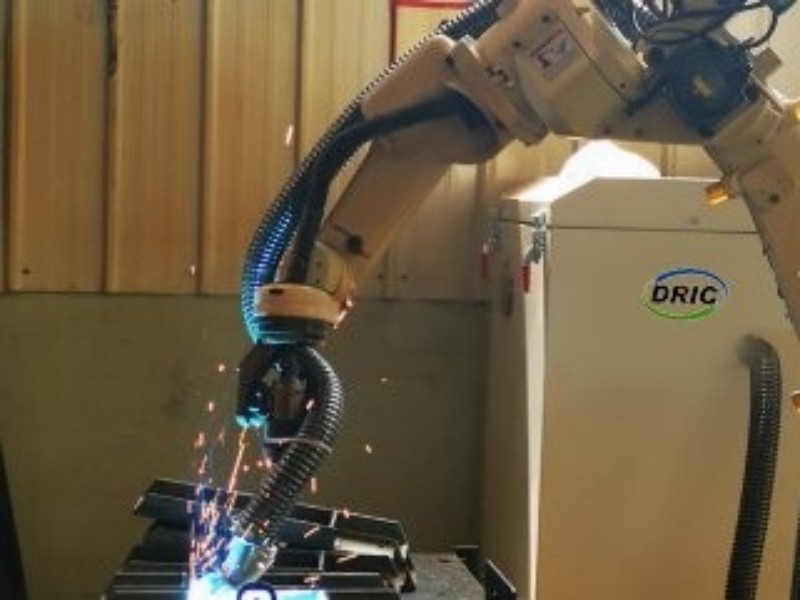

3. Сварочный робот с вытяжным устройством для удаления сварочных дымов, встроенным в горелку.
Типичные области применения: судостроение, тяжелые стрелы землеройных машин, длиннопролетные стальные балки и устаревшие сооружения с ограниченной высотой потолка.
Логистические особенности: Роботизированная система установлена на длинном портале или линейной направляющей и перемещается по массивным заготовкам, где использование традиционных защитных кожухов или разветвленных сетей воздуховодов конструктивно невозможно или слишком дорого.
Меры противодействия фильтрации: системы улавливания источников возгорания непосредственно на горелке.
В условиях интенсивного производства попытки улавливания дыма после того, как он поднимется на три метра в воздух, являются дорогостоящим и бесполезным занятием. Открытая структура этих линий требует бескомпромиссного метода улавливания источника дыма. В данном случае комплект для отвода дыма устанавливается непосредственно на горловину роботизированной горелки в паре с компактным вакуумным устройством для отвода дыма малого объема (HVLV), которое перемещается вдоль седьмой оси робота.
Комплект для установки на горелку включает в себя специальный защитный кожух, расположенный точно на расстоянии 15–25 миллиметров позади газового сопла. Это пространственное смещение имеет решающее значение: оно размещает вакуумный вход полностью вне слоя защитного газа с низкой скоростью распространения, улавливая оболочку частиц ровно в ту миллисекунду, когда они расширяются, удаляясь от дуги.
Благодаря динамической связи точки извлечения с горелкой, обеспечивается непрерывное извлечение в реальном времени по осям с неограниченным перемещением без необходимости прокладки единого метра воздуховодов. Логистика производства остается на 100% беспрепятственной — краны могут перемещаться по высоте без ограничений, а открытая планировка остается чистой, гибкой и полностью адаптируемой к меняющимся производственным требованиям.
Техническое сравнение
Чтобы помочь проектировщикам заводов в выборе подходящей инфраструктуры, в таблице ниже приведено сравнение механических и финансовых показателей эффективности каждой архитектуры:
| Закрытая сварочная камера | Вытяжной шкаф | Вытяжка дымовых газов, устанавливаемая на горелку | |
| Первичный механизм захвата | Статическая объемная герметизация | Захват воздушных потоков, обусловленный плавучестью | Перехват в точке высокого вакуума |
| Эффективность улавливания дымовых газов | Чрезвычайно высокий (>95%) | Умеренно-высокий (75% - 85%) | Исключительно высокий уровень (>90% на источнике) |
| Влияние на логистику кранов | Строгий запрет на вход (вертикальный вход запрещен) | Минималистичный дизайн (с выдвижными шторами) | Нулевое воздействие (беспрепятственное воздушное пространство) |
| Гибкость в плане занимаемой площади | Фиксированная, жесткая несущая конструкция. | Полупостоянная надземная инфраструктура | Мобильные, легко адаптируемые модульные блоки |
Рекомендуемое извлечение робота
Выбор роботизированной системы вытяжки при сварке предполагает баланс между физикой воздушного потока и логистикой производства. Хотя большие вытяжные колпаки эффективны для стандартных деталей, они могут привести к высоким энергозатратам и жестким ограничениям по площади. Для предприятий, ориентированных на бережливое производство и изготовление тяжелых металлоконструкций, вытяжка непосредственно в сварочной горелке представляет собой высокоэффективную и целенаправленную альтернативу.
Если вы хотите оптимизировать схему вентиляции вашего цеха, устранить задымление или решить проблемы с качеством сварки, связанные с неправильной скоростью вытяжки, наша команда инженеров-технологов может вам помочь. Свяжитесь с нами сегодня , чтобы получить рекомендации по роботизированной вытяжке!
